技術參數 - 利雅路RL100/M

法蘭尺寸 - 利雅路RL 100/M

型號	利雅路RL100/M
D1	185	mm
D2	275-325	mm
Φ	M12	mm

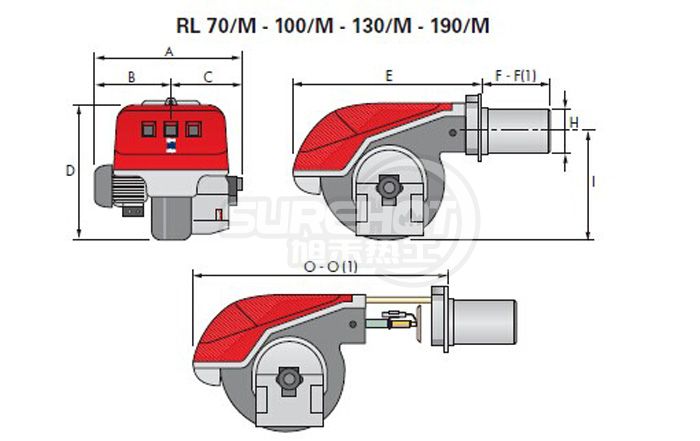

外形尺寸 - 利雅路RL100/M

型號	利雅路RL100/M
A	679	mm
B	312	mm
C	367	mm
D	555	mm
E	680	mm
F-F(1)	272-385	mm
H	179	mm
I	430	mm
O-O(1)	951-1086	mm

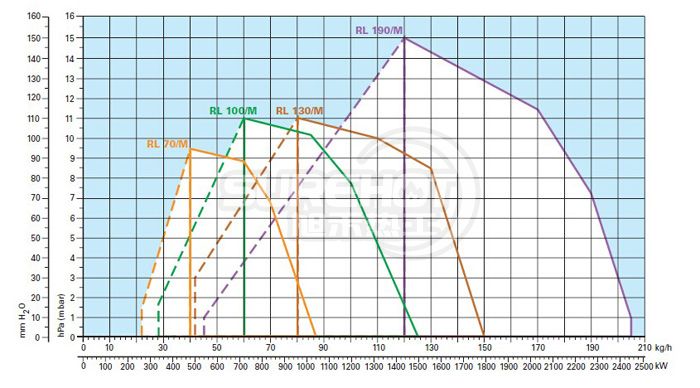

負荷圖 - 利雅路RL100/M

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 溫度:20℃
• 大氣壓:1013.5 mbar
• 海拔:100m
• 負荷圖=扛背壓能力

火焰尺寸 - 利雅路RL100/M

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 利雅路RL100/M

	包裝長度(L)	1180	mm
	包裝寬度(W)	792	mm
	包裝高度(H)	600	mm
	包裝重量	68	kg
