技術參數 - 利雅路RL34/1

較小功率輸出	97	kW
較大功率輸出	395	kW
較小燃油流量	8.3	KG/h
較大燃油流量	33.6	KG/h
20℃時燃料粘度	4÷6	mm2/s(cSt)
電機額定功率	0.3	kW
電源供應相數	1	N
電力供應頻率	50	Hz
電力供應電流	AC
電力供應電壓	220	V
重量	--	kg

法蘭尺寸 - 利雅路RL34/1

型號	利雅路RL34/1
D1	160	mm
D2	224	mm
Φ	M8	mm

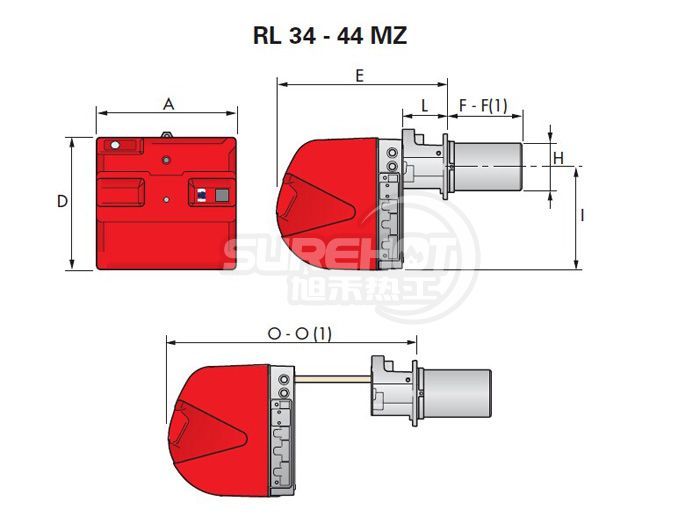

外形尺寸 - 利雅路RL34/1

型號	利雅路RL34/1
A	442	mm
D	442	mm
E	508	mm
F-F(1)	216-351	mm
H	140	mm
I	305	mm
L	138
O-O(1)	780-915	mm

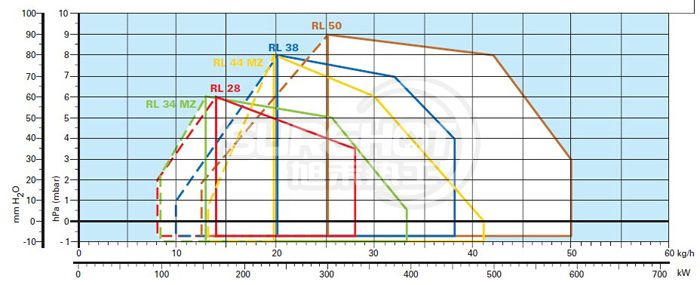

負荷圖 - 利雅路RL34/1

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 溫度:20℃
• 大氣壓:1013.5 mbar
• 海拔:100m
• 負荷圖=扛背壓能力

火焰尺寸 - 利雅路RL34/1

4Gr54Sw5bC65a+4" src="http://www.zldqsc.com/uploadfile/2014/0606/20140606043657257.jpg" style="width: 700px; height: 308px" />

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中間值);
• D火焰(m) = 0.6 m (中間值)

包裝說明 - 利雅路RL34/1

	包裝長度(L)	1010	mm
	包裝寬度(W)	520	mm
	包裝高度(H)	510	mm
	包裝重量	32	kg
