技術參數 - 百得BGN250 DSPGN ME

較小功率輸出	490	kW
較大功率輸出	2500	kW
較小燃氣流量	49	M³/h
較大燃氣流量	250	M³/h
電機額定功率	7.5	kW
電源供應相數	3	N
電力供應頻率	50	Hz
電力供應電流	AC
電力供應電壓	380	V
重量	249	kg

法蘭尺寸 - 百得BGN250 DSPGN ME

型號	百得BGN250 DSPGN ME
L	240	mm
M	M16	mm
N	240	mm

外形尺寸 - 百得BGN250 DSPGN ME

型號	百得BGN250 DSPGN ME
A	875	mm
A1	395	mm
A2	480	mm
B	1175	mm
B1	580	mm
B3	305	mm
C	1850	mm
D	300-600
ØE	320	mm
ØF	220
ØG	DN80	mm

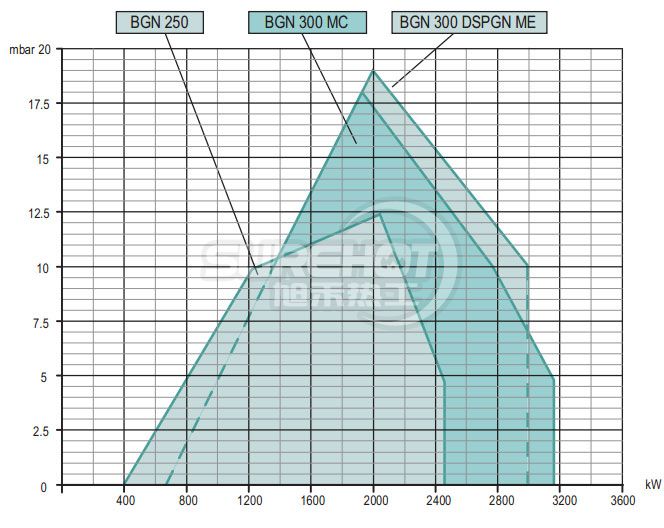

負荷圖 - 百得BGN250 DSPGN ME

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得BGN250 DSPGN ME

4Gr54Sw5bC65a+4" src="http://www.zldqsc.com/uploadfile/2014/0606/20140606052838472.jpg" style="width: 700px; height: 641px;" />

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中間值);
• D火焰(m) = 0.6 m (中間值)

包裝說明 - 百得BGN250 DSPGN ME

	包裝長度(L)	2030	mm
	包裝寬度(W)	1210	mm
	包裝高度(H)	990	mm
	包裝重量	265	kg
