技術參數 - 百得BT120 DSPG

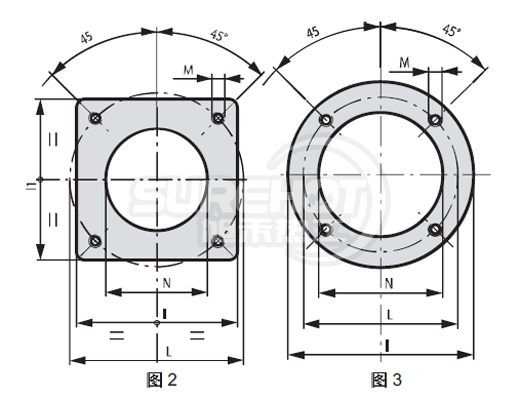

法蘭尺寸 -百得BT120 DSPG

型號	百得BT120 DSPG
M	M16
N	240	mm
L	276	mm
I	320	mm
I1	-	mm

外形尺寸 - 百得BT120 DSPG

型號	百得BT120 DSPG
A	770	mm
B1	450	mm
B2	160	mm
C	1415	mm
D	155-500	mm
E	230	mm
F	320	mm

負荷圖 - 百得BT120 DSPG

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 溫度:20℃
• 大氣壓:1013.5 mbar
• 海拔:100m
• 負荷圖=扛背壓能力

火焰尺寸 - 百得BT120 DSPG

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 百得BT120 DSPG

	包裝長度(L)	1730	mm
	包裝寬度(W)	1030	mm
	包裝高度(H)	880	mm
	包裝重量	185	kg
