技術參數 - 百得BT55 DSG

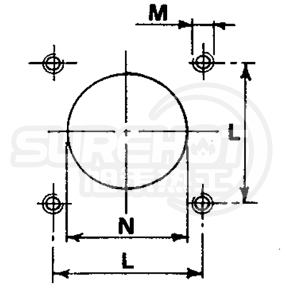

法蘭尺寸 - 百得BT55 DSG

型號	百得BT55 DSG
M	M12
N	170	mm
L	150	mm

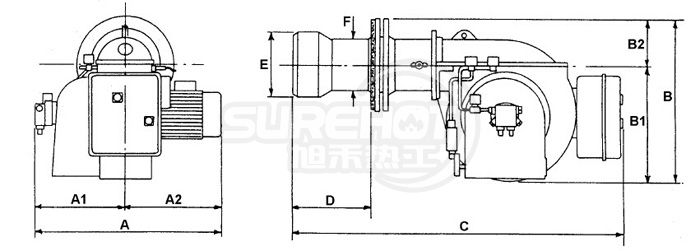

外形尺寸 - 百得BT55 DSG

型號	百得BT55 DSG
A	600	mm
A1	290	mm
A2	310	mm
B	500	mm
B1	365	mm
B2	135	mm
C	1170	mm
D(較小）（較大）	120-305	mm
E	170	mm
F	135	mm

負荷圖 - 百得BT55 DSG

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 溫度:20℃
• 大氣壓:1013.5 mbar
• 海拔:100m
• 負荷圖=扛背壓能力

火焰尺寸 - 百得BT55 DSG

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 百得BT55 DSG

	包裝長度(L)	1320	mm
	包裝寬度(W)	660	mm
	包裝高度(H)	670	mm
	包裝重量	72	kg
