技術參數 - 百得BTL10P

較小功率輸出	60.2	kW
較大功率輸出	118	kW
較小燃油流量	5.1	KG/h
較大燃油流量	10	KG/h
較大燃料粘度	1.5	°E
電機額定功率	0.11	kW
電源供應相數	1	N
電力供應頻率	50	Hz
電力供應電流	AC
電力供應電壓	220	V
重量	12	kg

法蘭尺寸 - 百得BTL10P

型號	百得BTL10P
I	170	mm
I1	140	mm
L 小	130	mm
L 大	155	mm
M	M8
N	95	mm

外形尺寸 - 百得BTL10P

型號	百得BTL10P
A	245	mm
A1	122，5	mm
A2	122，5	mm
B	270	mm
B1	218，5	mm
B2	70	mm
C	480	mm
D小	70	mm
D大	158	mm
F	90	mm

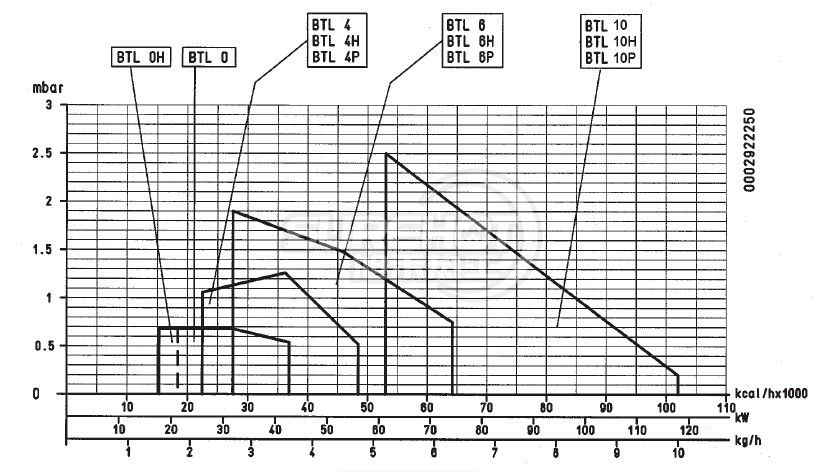

負荷圖 - 百得BTL10P

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得BTL1OP

4Gr54Sw5bC65a+4" src="http://www.zldqsc.com/uploadfile/2014/0606/20140606052838472.jpg" style="width: 700px; height: 641px; font-size: 12px" ul="" />

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中間值);
• D火焰(m) = 0.6 m (中間值)

包裝說明 - 百得BTL10P

	包裝長度(L)	540	mm
	包裝寬度(W)	300	mm
	包裝高度(H)	320	mm
	包裝重量	14	kg
